一．plc編程入門 PLC輸出有三種類型：
FX3U-32MR(繼電器輸出型）
FX3U-32MT(晶體管輸出型）
FX3U-32MS(晶閘管輸出型）
其中FX3U-32MT晶體管輸出型又分為FX3U-32MT/ES(晶體管漏型輸出）和FX3U-32MT/ESS(晶體管源型輸出）

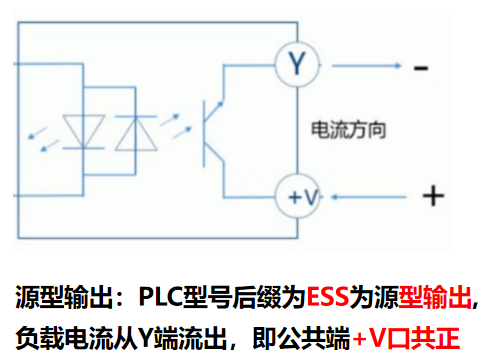

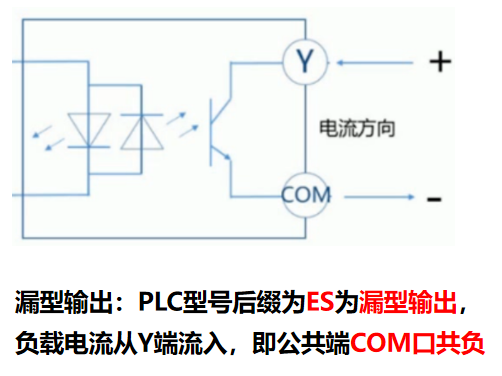

二．plc編程入門晶體管漏型輸出和晶體管源型輸出接線圖對比

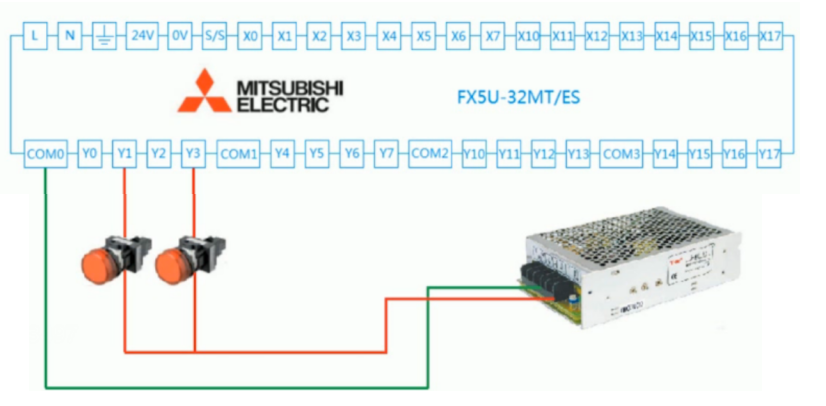

PLC漏型輸出接線舉例

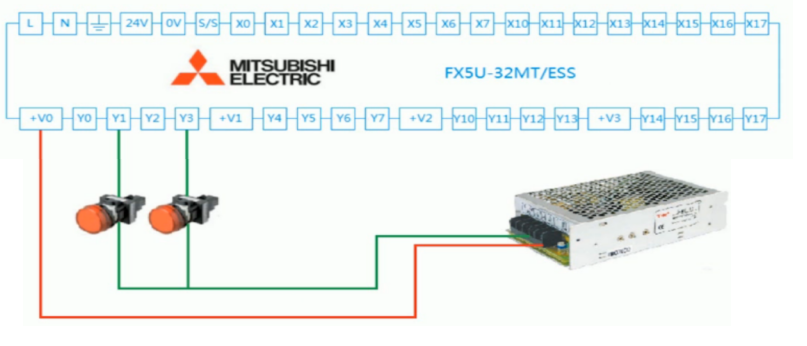

PLC源型輸出接線舉例

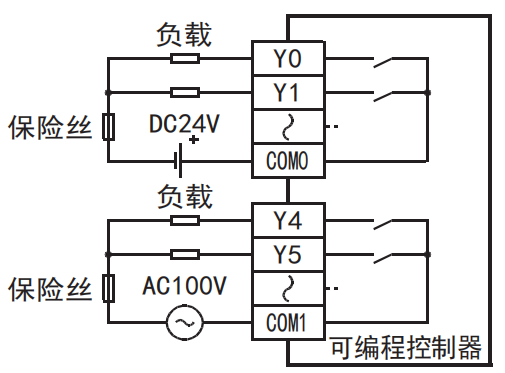

繼電器輸出接線
可以以各公共端為單位，驅動不同的回路電壓系統 （例如AC100V、DC24V等）的負載。

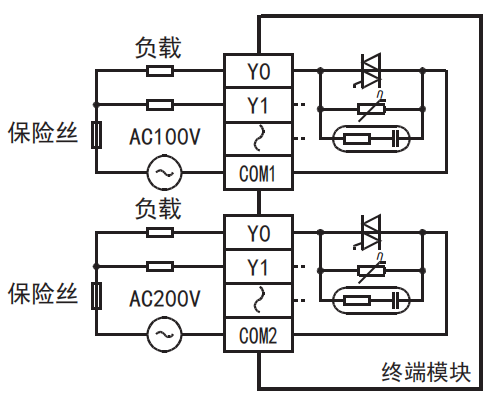

可控硅輸出接線
可以以各公共端為單位，驅動不同的回路電壓系統(例: AC100V、AC200V等)的負載。
