PLC是一個工業小電腦，它出問題，首先要排除是PLC本體問題還是外圍問題，如果是PLC本體出現問題，往往ERR燈會亮起來，或者是紅燈閃亮，正常狀態一般是RUN運行綠燈亮，如果是本體發生這類問題，能成功修復的概率是不高的。
相信大家都知道，各種品牌PLC都具有診斷功用，當PLC報錯時，我們應該充分利用軟件中的診斷功來查找問題和原因。比如當發現PLC上的錯誤指示燈ERROR燈出現閃爍或常亮的情況，就可以打開軟件的診斷菜單，查看是什么錯誤，里面有錯誤發生的原因，及解決的辦法，這也是非常方便的。
東莞PLC編程培訓，以三菱PLC為例；一般情況下，當發生錯誤時，8009、8060~8068其中之一的值被寫入特殊數據寄存器D8004中，假定這個寫入D8004中內容是8064，則經過查看D8064的內容便可知道錯誤代碼。與錯誤代碼相對應的錯誤內容可以查看PLC手冊的錯誤代碼表，這樣也可以查出出現錯誤的原因。
當然了，一般來說，當PLC出現異常時，我們首先要查看電源電壓是否正常，I/O端子的螺絲和接插件是否松動，以及有無其他異常。然后再根據PLC上的各種LED的指示燈狀況，以查看PLC本身和外部有無異常，按這樣的方法來進行排查。

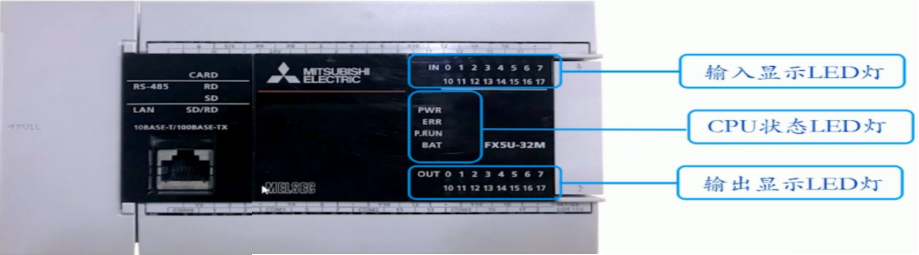

東莞PLC編程培訓，下面我們將以三菱FX系列PLC為例，以經驗法來說明根據LED指示燈狀況以確定PLC的出錯原因。
1. 電源指示（[POWER] LED燈亮）
當向三菱PLC供電時，PLC上的“POWER” 指示燈會點亮，假如PLC電源通電后，“POWER” 指示燈不亮，就要確認一下電源的接線。另外如果同一電源有傳感器等時，就要確認有無出現負載短路或過電流的情況。
若PLC通上電源后，此指示燈不亮，此時，請將"24＋"端子之配線拔出，若指示燈正常亮起，表示DC負載過大，此種情況下，請不要使用"24＋"端子之DC電源，請另行準備DC24V開關電源。
如果不是上述原因，則可能是PLC內混入導電性異物或其它反常狀況，使根本單元內的保險絲熔斷，可經過替換保險絲來解決。
2.錯誤指示EPROR燈亮
如果是因為三菱PLC內部混入導電性異物或受外部反常噪音的影響，導致CPU失控或運算周期超過200ms，則出現WDT錯誤，EPROR燈亮，PLC處于STOP，全部輸出都變為OFF。
此時可以進行斷電復位，若PLC恢復正常，請查看一下有無反常噪音發作源和導電性異物混入的狀況。另外，請查看PLC的接地是否符合要求。
如果EPROR燈仍然保持燈亮狀況時，要確認一下程序運算周期是否過長（監視D8012可知最大掃描時間）。進行多方面檢查之后，EPROR燈亮狀況仍不能解除，應考慮是PLC內部硬件故障，請與三菱售后聯絡。
3.錯誤指示EPROR燈閃爍
當程序語法錯誤（如忘記設置定時器或計數器的常數等），也有可能是參數設定出錯，或有反常噪音、導電性異物混入等原因此引起程序內存的內容改變時，EPROR燈會閃爍。
在這種狀況下，應查看程序是否有錯，以及查看有無導電性異物混入和高強度噪音源。
4.電池指示BATT LED燈亮
當這個［BATT LED］燈亮紅色時，表PLC內的鋰電池壽命己經快結束了(約剩一個月)，此時請盡快更換新的鋰電池，以免PLC內的程式(當使用RAM時)?自動消失。
假若更換新的鋰電池之后，此LED燈仍然亮著，那很可?能此部PLC的CPU?板己經故障，請與三菱售后聯絡。
5. 輸入指示燈
不管輸入單元的LED燈亮還是滅，注意查看輸入信號開關是否確實在ON或OFF狀況。假如使用的是光傳感器等輸入元器件，因為發光／受光部位粘有塵垢等，引起靈敏度改變，有可能不能變成ON狀態。
此外，在比三菱FX2N系列PLC運算周期短的時間內，也有可能不能接收到ON和OFF的輸入。另外，再看是否在輸入端子上外加了不同的電壓，如果是的話會損壞輸入回路。
6. 輸出指示燈
不管輸出單元的LED燈亮還是滅，假如負載不能進行ON或OFF時，主要是因為過載、負載短路或容量性負載的沖擊電流等，引起繼電器輸出接點粘合，或接點接觸面欠好導致接觸不良。
以上就是三菱PLC的故障診斷方法，你是否有遇到過這種情況，卻不知道如何判斷呢？這下知道了吧，大家可以通過以上幾種方法進行排查，東莞PLC編程培訓。
