實用 | 三菱PLC怎么用以太網的方式下載程序
大家好！我是PLC培訓專業培訓教育機構智通課程顧問王老師，今天給大家分享：實用 | 三菱PLC怎么用以太網的方式下載程序 電工考證培訓 東莞PLC編程培訓
1 適用于FX3G/3GC、FX3S、FX3U/3UC
電工考證培訓 東莞PLC編程培訓 該方式適用于FX3G/3GC、FX3S、FX3U/FX3UC這些3系列的FX，本次通過BCet-FX實現GX Works2以太網連接FX3UC為例，說明使用步驟：

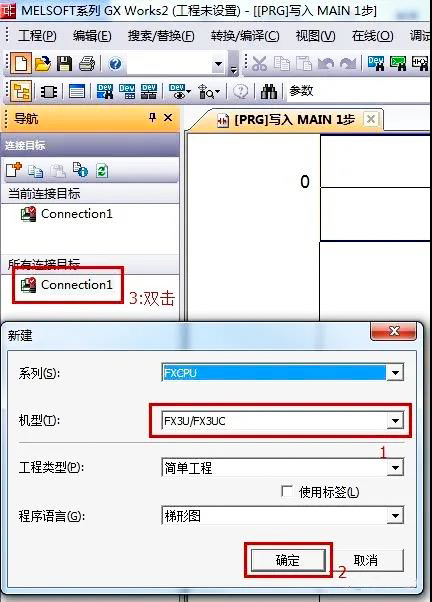

新建FX3U/FX3UC工程，雙擊導航欄中的連接目標：Connection。

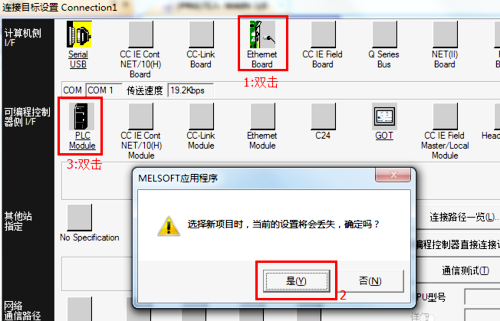

1）跳出的選項板后，在計算機側選擇雙擊“EthernetBoard”選項，隨后提醒中點擊“是”；在可編程控制器側雙擊“PLC Module”；

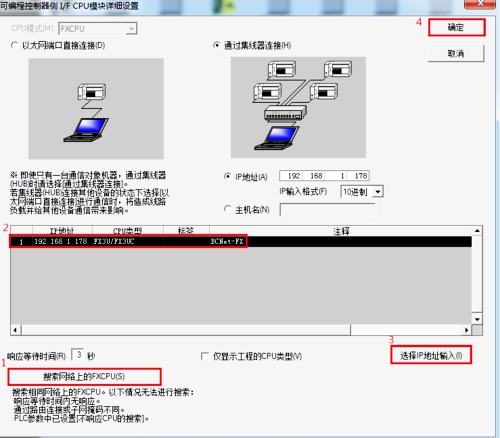

2）在隨后的跳出的設置中，點擊“搜索網絡上的FXCPU(S)”后，會搜索到BCNet-FX所連接的FX3UC。按圖中標號依次選擇后，最后點擊確認；電工考證培訓 東莞PLC編程培訓

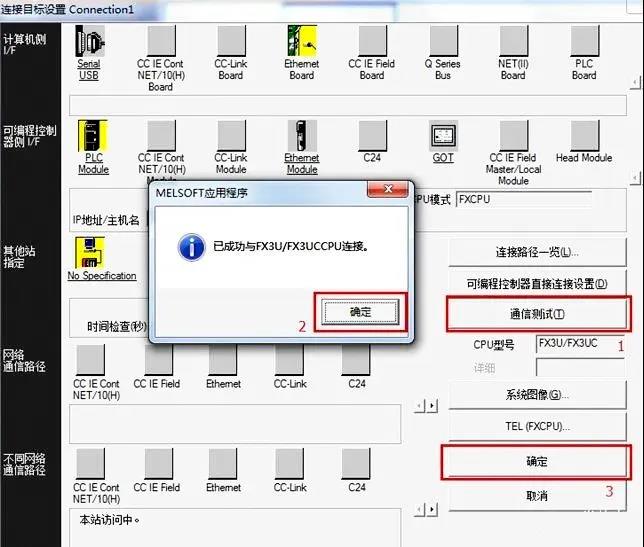

3）在上述中選擇好IP地址后，點擊“通信測試”，即可提示與FX3UCCPU連接成功。

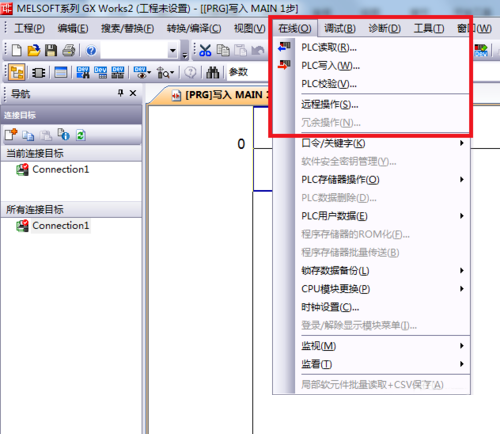

4）隨后即可“在線”選項欄中，進行PLC的讀取、寫入和監視等操作。
2 適用于FX1N/1NC、FX2N/2NC、FX1S
電工考證培訓 東莞PLC編程培訓 該方式適用于全系列的FXCPU，選擇此方式主要針對于FX1N、FX2N、FX1S系列的FXPLC使用。本次通過BCet-FX實現GX Works2以太網連接FX2NC為例，說明使用步驟：

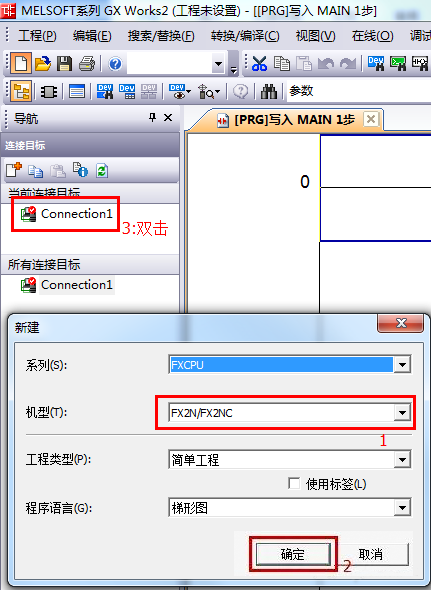

新建FX2N/FX2NC工程，雙擊導航欄中的連接目標：Connection。

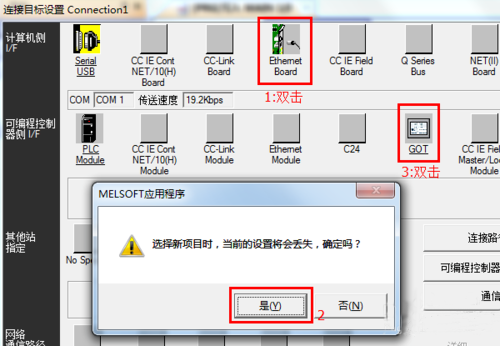

1）跳出的選項板后，在計算機側選擇雙擊“EthernetBoard”選項，隨后提醒中點擊“是”；在可編程控制器側雙擊“GOT”；
2）在隨后的跳出的設置中，在IP地址中輸入BCNet-FX的IP地址，在端口號中輸入BCNet-FX的端口號。按圖中標號依次選擇后，最后點擊“確認”；電工考證培訓 東莞PLC編程培訓
3）在上述中選擇好IP地址后，點擊“通信測試”，即可提示與FX2NCCPU連接成功。電工考證培訓 東莞PLC編程培訓

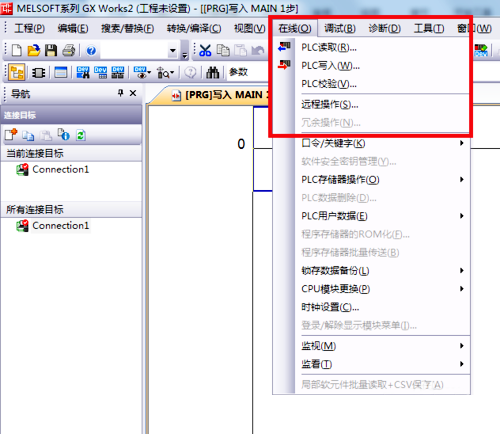

4）隨后即可“在線”選項欄中，進行PLC的讀取、寫入和監視等操作。
以上就是三菱PLC使用以太網的方法下載程序！想要了解學習更多電工，電氣自動化知識，想要拿高工資，想要提升自己，大朗智通培訓學校歡迎你！電工考證培訓 東莞PLC編程培訓！
