大家好！我是PLC編程培訓專業培訓教育機構大朗智通培訓學校課程顧問王老師；今天給大家分享：電氣自動化常用電氣元件
零基礎學習plc編程從哪里開始? 當然是從認識電氣元件，及元件接線開始，那么接下來我就帶大家了解一下自動化行業常用的電氣元件！松山湖plc編程培訓機構哪家好？plc編程培訓學習內容有哪些？
一：常見電氣元件：
1.開關電源
2.指示燈
3.按鈕開關
4.繼電器
5.傳感器
6.電磁閥
7.氣缸
二：常見電氣簡介：
1）.開關電源：如下圖示，主要提供5V到36V可調低壓電源，根據需求，一般調至24V給自動化設備供電及信號輸入輸出，引入220V,輸出可調低壓；

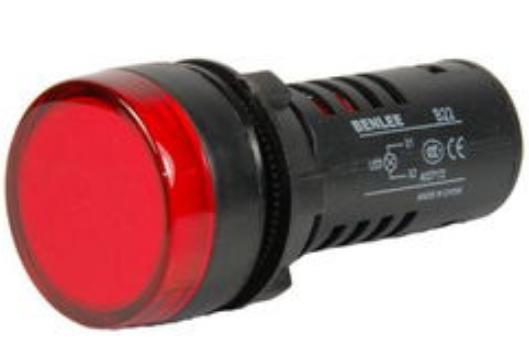

2）.指示燈（HL)：如下圖示，自動化常用24V指示燈，兩個端子，無正負極之分；PLC編程培訓
3）.按鈕開關(SB)：如下圖示，自動化常用按鈕開關，一般有一組常開（NO),一組常閉（NC）兩組觸點，無正負極之分，有自鎖，點動兩類，點動居多；

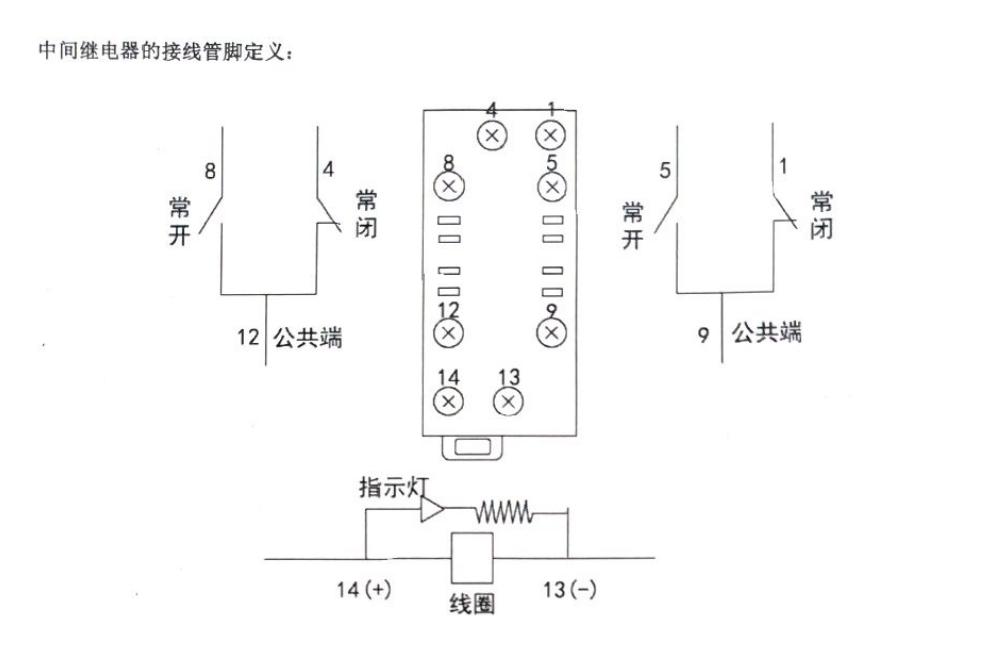

4）.繼電器（KA)：如下圖示，
線 圈：14腳接24V,13腳接0V;
公 共 端：9腳，12腳；
兩組常開：9腳對應5腳，12腳對應8腳；
兩組常閉：9腳對應1腳，12腳對應4腳；

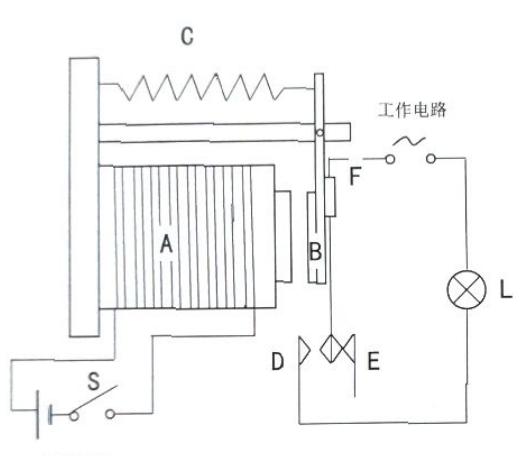

原 理 動作原理：繼電器線圈得電，常開觸點變常閉，常閉觸點變常開，線圈失電，常開觸點恢復常開，常閉觸點恢復常閉；

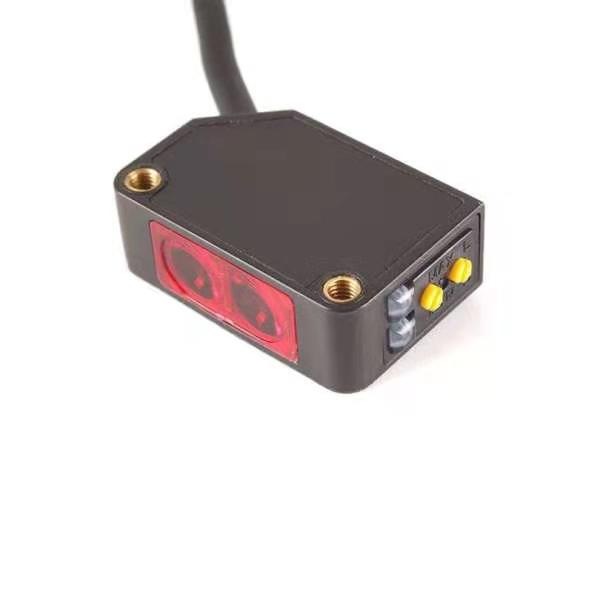

5）.傳感器：如下圖示，
（1）傳感器根據不同應用場合及原理可分為：
接近開關，光電開關，磁環開關，液位開關，行程開關，壓力傳感器，光柵開關等等
（2）傳感器按電平高低可分為：

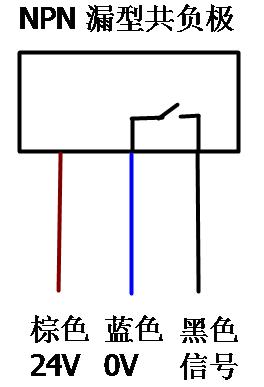

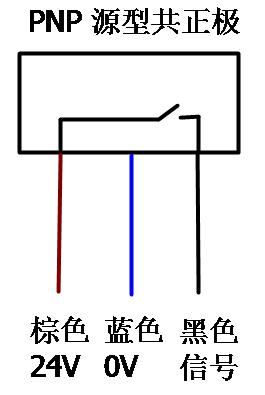

高電平（PNP) 低電平（NPN)
（3）傳感器按接線可分為：
二線：棕色接24V,藍色接信號線；
三線：棕色接24V,藍色接0V,黑色接信號線
四線：棕色接24V,藍色接0V,黑，白兩色對應常開，常閉，只能選其一；
五線：在四線基礎上多出一根灰色或粉色，一般認為接地，不常見；
注意：以上三線使用居多；工業機器人編程培訓

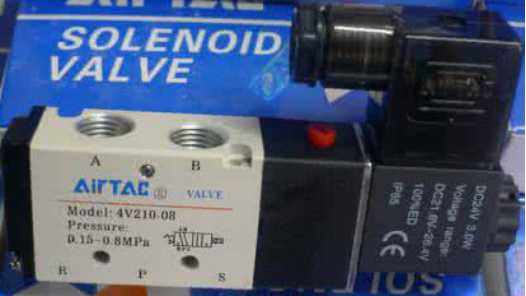

6）電磁閥（YA):如下圖示，常見以下二位五通電磁閥
（1）電路接線：一根接信號線，另一根根據信號線輸出信號類型接24V或0V;
（2）氣路原理：P為公共端，R,S為排氣閥（消音閥），常態下，P/A常開，P/B常閉，線圈得電，P/A變常閉，P/B變常開，線圈失電，，P/A恢復 常開，P/B恢復常閉 PLC編程培訓

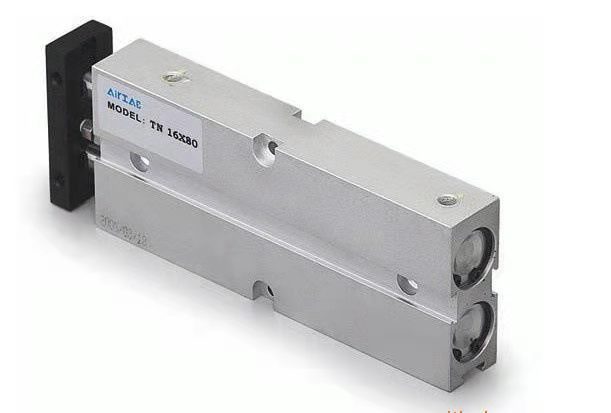

7）氣缸:如下圖示，氣缸種類繁多，手指氣缸，旋轉氣缸，無桿氣缸等等；氣缸需要電磁閥配合使用，實氣缸伸縮運動

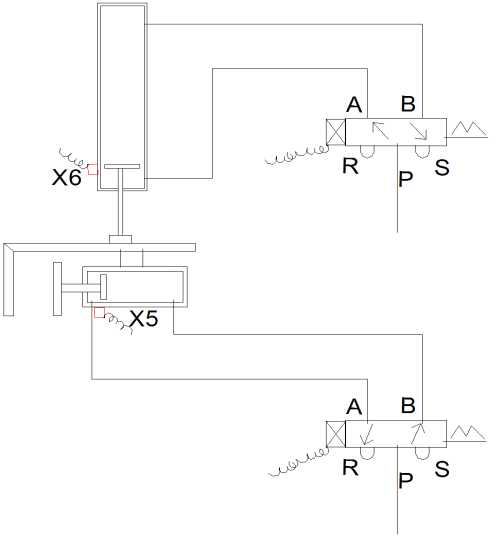

氣動原理圖
以上我們介紹了部分自動化常用電氣元件，如果你想要了解更多電氣自動化以及PLC知識請聯系我們！
