       大家好！我是PLC編程培訓專業培訓教育機構大朗智通培訓學校課程顧問王老師；今天給大家分享：三菱PLC中定時器的用法詳解

在PLC 編程中，定時器是必不可少的，但是定時器的使用方法和使用技巧你知道多少呢？接下來我們要做的就是：詳解三菱PLC定時器

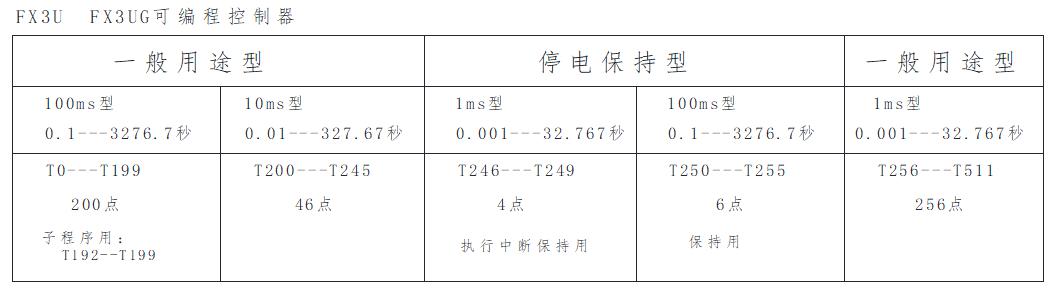

首先我們先看一下三菱定時器的點位分類：

一．大體分為一般用途型和停電保持型兩種；

兩者相同點：

1）定時器定時必須要保持前邊條件一直接通，不可中斷，否則定時器半途清零，無法完成定時動作；

2）定時器原理：當前值等于設定值時，產生一個上升沿信號，常開變常閉，常閉變常開；當定時器斷開連接(停電保持型的需用RST復位），定時器被清零，同時產生一個下降沿，常開恢復常開，常閉恢復常閉；東坑PLC培訓，電工培訓

兩者不同點：

1）程序執行過程中，突然停電，再重新上電后一般型定時器已恢復原始狀態，而停電保持型的定時器停電前是什么狀態，停電后重新再上電仍舊保持停電前狀態；

二．按精確度分：100ms，10ms，1ms

這三種類型我們可以把它理解為分米尺，厘米尺，毫米尺，也就是說三者的精確度不一樣，100ms的精確度為0.1s，10ms的精確度為0.01s，

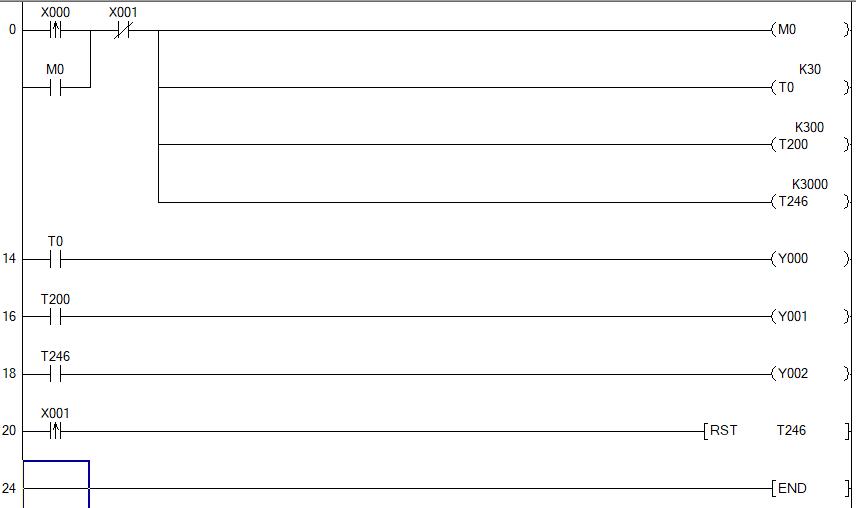

1ms的精確度為0.001s，以T0,T200,T246三個定時器為例，三個定時器同時計時3S,則有（T0 K30),(T200 K300),(T246 K3000),比如：

注意：T246為停電保持型的，使用前需要用復位指令RST 進行復位，使用后再次復位 ；東坑PLC培訓，電工培訓

三．特殊用法：

1）子程序中使用：T192-T199

2）執行中斷保持用：T246 -T249

四．定時器的常見用法：

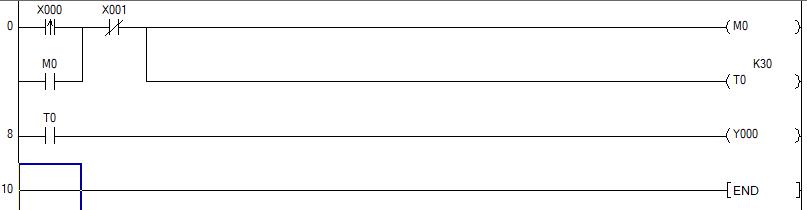

1）延時接通：使用定時器常開觸點或上升沿

2）延時斷開：使用定時器常閉觸點

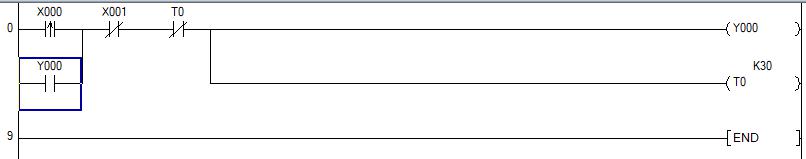

3）循環定時：使用常閉觸點斷開自身線圈

以上我們對三菱PLC定時器的使用方法和技巧進行了詳細的解析，如果你想要了解更多電氣自動化以及PLC知識請聯系我們！
