                                                       小車車庫自動門控制系統PLC程序講解

大家好！我是PLC培訓專業培訓教育機構智通課程顧問王老師，今天給大家分享：小車車庫自動門控制系統PLC程序講解    電工考證培訓  東莞PLC編程培訓

控制對象：

控制一扇在檢測到汽車之后可以打開或關閉的自動門。電工考證培訓  東莞PLC編程培訓

控制規格：

此單元中執行以下動作。

請學習必需的控制細節并編程和驗證動作。

1).當汽車開到門的前面時,自動門打開。

2).當汽車經過門以后,自動門關閉。

3).在上限(X1)為ON時,門不再打開。

4).在下限(X0)為ON時,門不再關閉。

5).當汽車還處于檢測范圍入口傳感器(X2)和出口傳感器(X3)中的時候, 門將不再關閉。

6).蜂鳴器(Y7)在自動門動作時拉響。電工考證培訓  東莞PLC編程培訓

7).當汽車還處于檢測范圍入口傳感器(X2)和出口傳感器(X3)中的時候,燈(Y6)點亮。

8).根據門的動作4個操作面板上的指示燈或點亮或熄滅。

9).使用操作面板上的按鈕[門上升] (X10)和[門下降] (X11)的話可以手動操作門的開關。

程序要點如下:

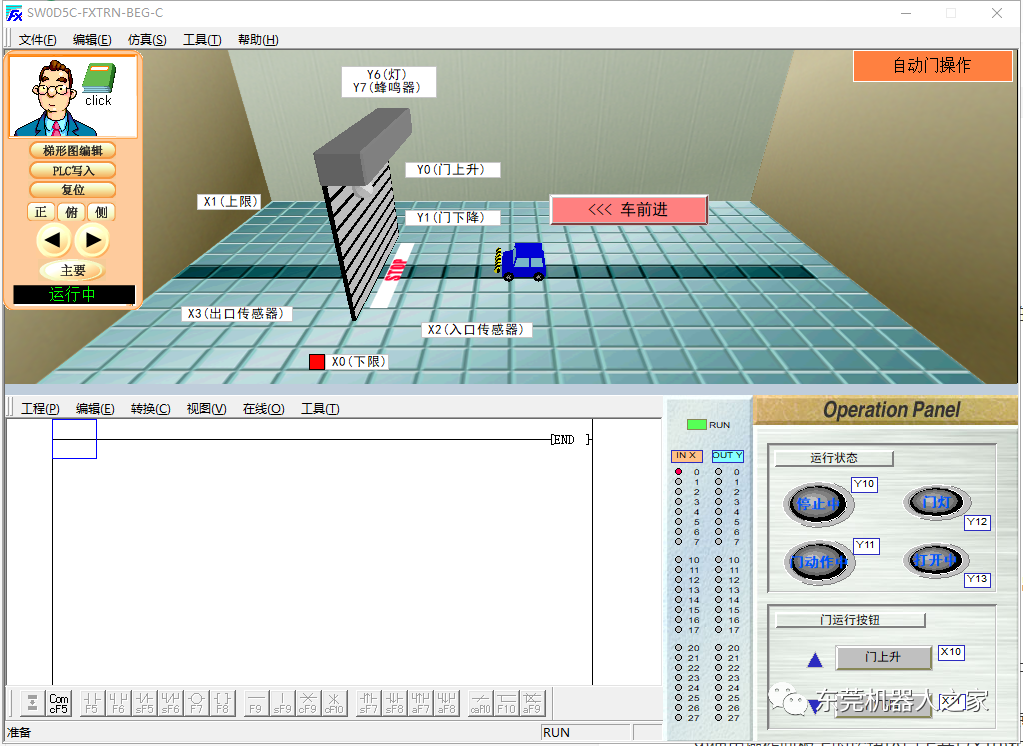

1.按下[-車前進]按鈕移動汽車到自動門處。

結果>>當入口傳感器(X2)檢測到汽車,自動門打開。

2.警報器

結果>>在自動門動作時警報器拉響。

當自動門停止時警報器不會拉響。

如果您的計算機沒有裝備聲卡,可以通過輸出Y7看出ON/OFF狀態。)

3.門上的指示燈

結果>>當汽車在檢測范圍入口傳感器(X2)和出口傳感器(X3)之間,黃燈點亮。

4.按下[車前進] 按鈕汽車通過

結果>>當出口傳感器(X3)變?yōu)镺FF,門開始關閉。

5.操作面板的手動操作

結果>>只要按下[▲門上升] (X10)和[門下降](X11)按鈕就可以手動打開或關閉自動門。

但是,在汽車經過檢測范圍內時,門不可以關閉。電工考證培訓  東莞PLC編程培訓

6.操作面板上的指示燈

結果>>根據門和汽車的動作,各指示燈點亮或者熄滅。

點擊遠程控制上的【復位】按鈕可以初始化屏幕以便重復執行操作。

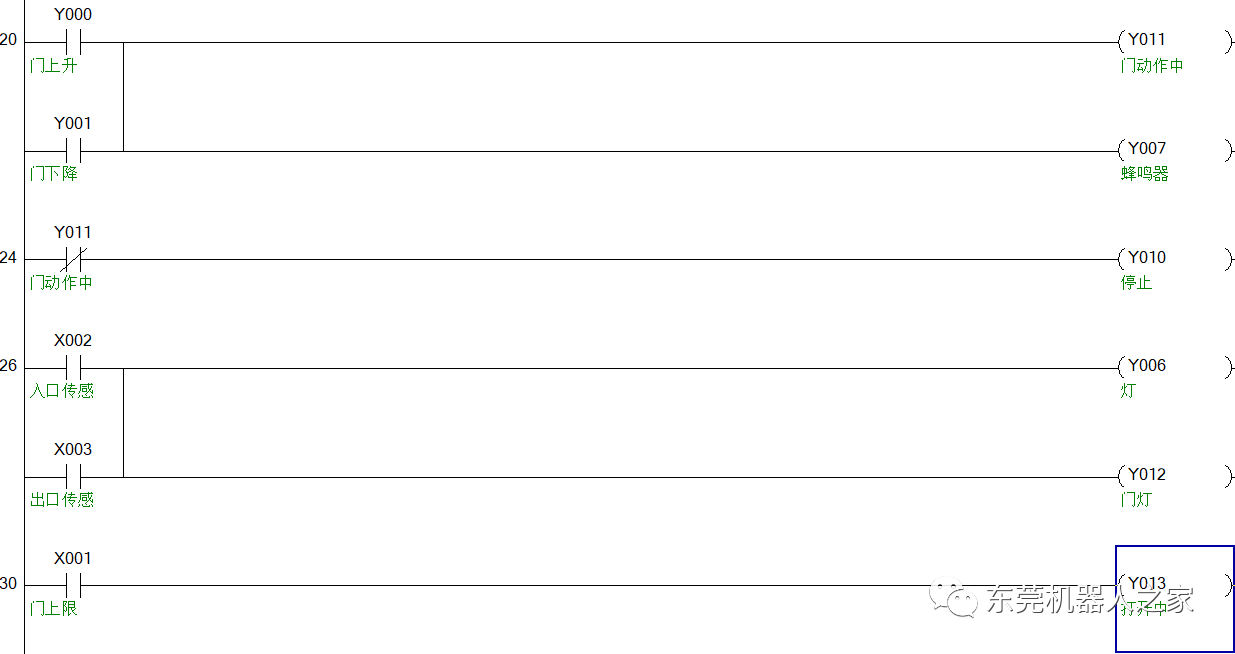

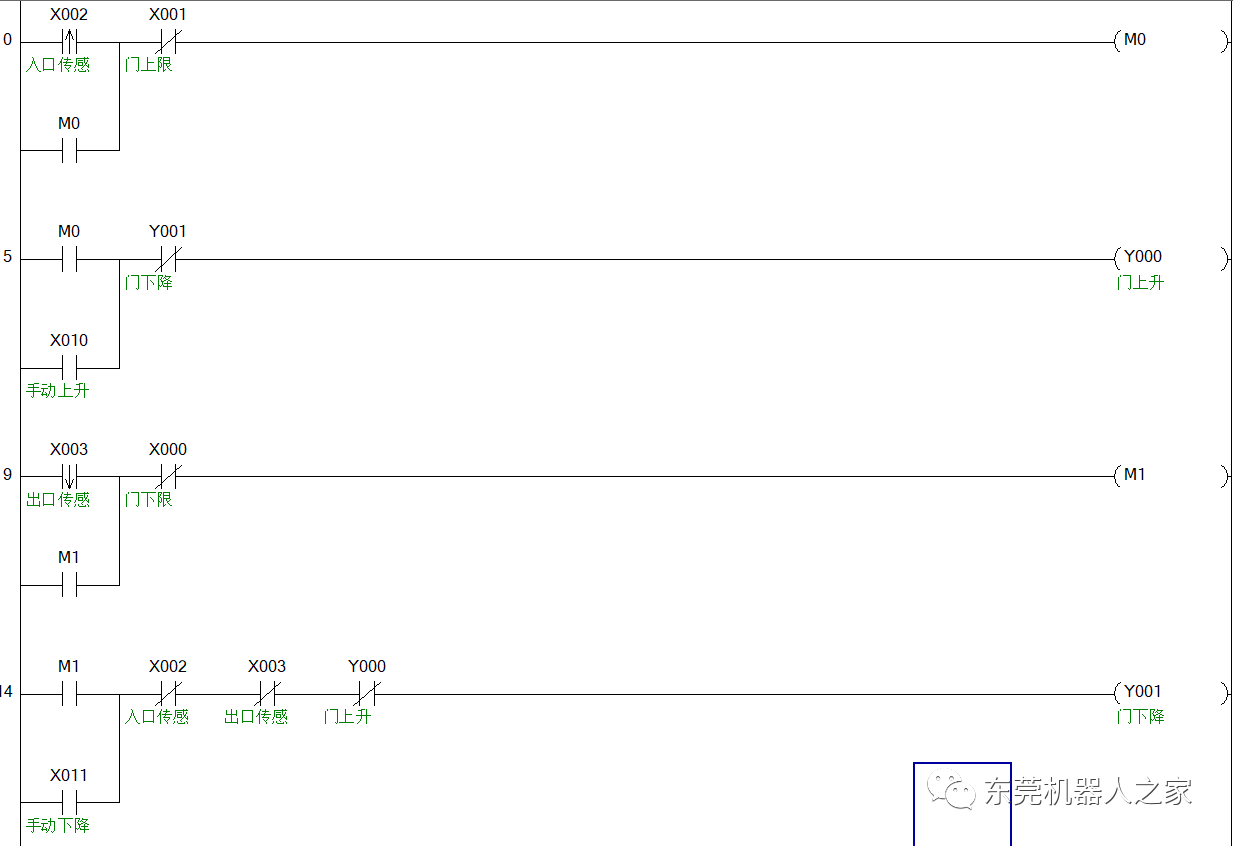

IO點數分析如下 ：

輸入點

X000 門下限

X001 門上限

X002 入口傳感器

X003 出口傳感器

X010 手動上升按鈕

X011 手動下降按鈕

輸出點

Y000 門上升

Y001 門下降

Y006 燈

Y007 蜂鳴器

Y010 停止

Y011 門動作中

Y012 門燈

Y013 打開中

輔助繼電器M

M0           門上升過渡

M1           門下降過渡

以上就是小車車庫自動門控制系統PLC程序講解，你看懂了碼？想要了解學習更多電工，電氣自動化知識，想要拿高工資，想要提升自己，大朗智通培訓學校歡迎你！電工考證培訓  東莞PLC編程培訓！
